Рукава высокого давления

Рукава высокого давления (РВД) – это гибкие и прочные многослойные трубопроводы. Их применяют в гидравлической системе для транспортировки жидкости, передающей рабочее усилие.

Компания «АЛВА Групп» производит РВД в полном соответствии с ГОСТ 6286-73, 25452-90 и другими отраслевыми нормативами, в том числе международными. Наши изделия отличаются универсальностью, химической и механической стойкостью, точностью геометрии. Они работают в широком температурном диапазоне, выдерживают длительное воздействие нефтесодержащих сред, не подвергаются коррозии и не склонны к образованию отложений.

Производство РВД с фитингами

РВД с нестандартными фитингами

Ремонт рукавов высокого давления

Каналопромывочный шланг

Шланги для моек высокого давления

Фторопластовые и тефлоновые рукава (PTFE)

Ремонт шлангов ГУР и кондиционера

Термопластиковые рукава

Рукав для сжиженного газа

Рукава и шланги для нефтепродуктов

Термопластиковые рукава

Где применяют РВД?

Шланги высокого давления используют в составе гидравлического оборудования, лесозаготовительных, строительных машин, промышленного оборудования, подъемных, транспортных конвейеров. Такие рукава входят в конструкцию сельскохозяйственных грузовиков, добывающих агрегатов, дорожной спецтехники.Ими оснащаются:

гидравлические системы сельскохозяйственной и другой техники отечественного производства (МТЗ, ЮМЗ, Т-130, К701/703, ДЗ-98/122, Т-10, Б-10 и пр.);
гидравлические системы машин зарубежных производителей (Komatsu, Hyundai, Caterpillar, Hitachi, Liebherr, TEREX, Mitsuber, New Holland, Daewoo, Samsung);
автомойки Karcher, Bosch и других марок;
коммунальная и лесозаготовительная техника;
силовые системы с объемным гидроприводом рабочих жидкостей;
трубопроводные системы (рукава высокого давления поглощают вибрацию, позволяют продлить срок службы арматуры, фитингов и труб);
оборудование для перекачки газа и агрессивных жидкостей.

Из РВД создают промышленные трубопроводы специального назначения. По ним передают гидравлические и моторные масла, жидкое топливо, различные смазочные и эмульсионные составы, гликоль. Некоторые виды шлангов высокого давления пригодны для транспортировки сжиженных газов, горячей воды под напором, охлаждающих жидкостей. Они входят в конструкцию оборудования для автомоек, химчисток, пневматической техники.

Конструкция и характеристики шлангов высокого давления

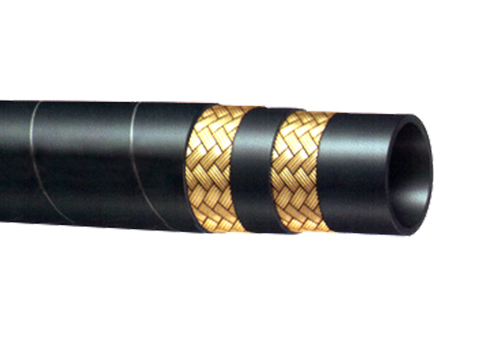

РВД имеют многослойную структуру:

одна или несколько внутренних резиновых трубок (в конструкции могут присутствовать термопластиковые элементы);
армирующие слои – металлические навивки или оплетки;
внешний резиновый слой.

Для присоединения РВД к другим элементам системы применяют специальные фитинги – штуцеры, уплотнительные и изолирующие кольца, обжимные гайки.

Применяемые материалы и конструкция рукавов высокого давления напрямую влияют на их основные характеристики. При выборе таких изделий необходимо учитывать:

внутренний и наружный диаметр (измеряется в дюймах или миллиметрах);
рабочее и максимальное разрывное давление (в атмосферах или Мпа);
допустимый радиус изгиба;
вес погонного метра рукава высокого давления;
особенности внутреннего слоя – он может быть выполнен из синтетической резины или термопластика;
материал армирования – сталь, тканое полотно, латунь.

Также имеет значение конфигурация металлического слоя. Большинство РВД изготовлены по оплеточной технологии. Проволока или сетка наматывается на резиновый шланг по винтовой линии. Если предусмотрено несколько армирующих слоев, их витки располагают перпендикулярно. Такие рукава высокого давления хорошо выдерживают изгибающие нагрузки.

Еще один способ создания армирования – это навивка проволоки. Металлические витки в этом случае перпендикулярны оси шланга и представляют собой ровную спираль. Такие рукава высокого давления используют, если их изгибание исключено, но необходимо обеспечить стойкость к распиранию. Модели с навивкой устойчивы к разрыву, максимально герметичны даже в тяжелых условиях работы.

Виды РВД

В зависимости от особенностей конструкции, количества слоев и применяемых материалов, выделяют несколько типов рукавов высокого давления. Чаще всего наши клиенты заказывают:

SC – с металлической оплеткой и малым радиусом изгиба (цифра в маркировке указывает на количество армирующих слоев);
SN – с оплеткой из латунированной проволоки и утонченным внешним резиновым слоем;
SH – с навивкой из особо прочной проволоки;
SP – для работы в условиях среднего давления, спиральное армирование выполнено тонким стальным прутком;
R13 – для тяжелых условий эксплуатации;
R7, R8 – с полиэстеровой или армидной оплеткой;
PTFE – с фторопластовым внутренним слоем, который стоек к воздействию сильных окислителей.

Большинство рукавов представлены в одно-, двух- и многооплеточном исполнении. Изделия имеют диаметр от 3,5 до 50 мм, рассчитаны на высокое давление (до 420 атмосфер), содержат до 6 армирующих слоев.

Мы сами производим рукава высокого давления, поэтому предлагаем минимальные цены на них. Наши инженеры готовы проконсультировать вас по любым вопросам, связанным с совместимостью, применением, характеристиками РВД.

1SC

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Наруж. диаметр	Внутр. диаметр	Вес п/метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
1 SC 10	15,6	840	15,6	9,5	0,26	6	9,5	210	65	158	Заказать >>
1 SC 6	12,1	900	0,17	6,4	225	4	6,4	225	50	114	Заказать >>
1 SC 8	14,1	860	0,19	12,7	215	5	7,9	215	55	132	Заказать >>
1 SС 12	19,5	640	0,41	12,7	160	8	12,7	160	90	176	Заказать >>
1 SС 16	23,0	520	0,44	19,0	130	10	15,9	130	100	215	Заказать >>
1 SС 20	26,7	420	0,57	19,0	105	12	19,0	105	125	282	Заказать >>
1 SС 25	34,9	350	0,74	25,4	88	16	25,4	88	150	360	Заказать >>

1SN

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
1SN-10	15,1-17,4	720	0,33	10	3/8» - 9,5	180	130	183	Заказать >>
1SN-12	18,2-20,6	640	0,42	12	1/2» - 12,7	160	180	221	Заказать >>
1SN-16	21,4-23,7	520	0,51	16	5/8» - 15,9	130	200	287	Заказать >>
1SN-20	25,4-27,7	420	0,62	20	3/4» - 19	105	240	306	Заказать >>
1SN-25	33,3-35,6	350	0,92	25	1» - 25,4	88	300	370	Заказать >>
1SN-32	40 -43,5	250	1,2	32	1 1/4»-31,8	63	420	618	Заказать >>
1SN-38	46,4-50,8	200	1,48	38	1 1/2»-38,1	50	500	730	Заказать >>
1SN-50	59,5 -64	160	2	50	2» - 50,8	40	630	894	Заказать >>
1SN-6	11,1-13,4	900	0,22	6	1/4» - 6,4	225	100	135	Заказать >>
1SN-8	12,7 - 15	850	0,26	8	5/16» - 7,9	215	115	153	Заказать >>

2SC

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
2 SC 10	17,0	1320	0,36	6	9,5	330	90	168	Заказать >>
2 SC 6	13,2	1600	0,27	4	6,4	400	75	124	Заказать >>
2 SC 8	14,5	1400	0,31	5	7,9	350	85	143	Заказать >>
2 SС 12	20,3	1100	0,47	8	12,7	275	130	189	Заказать >>
2 SС 16	23,9	1000	0,57	10	15,9	250	170	232	Заказать >>
2 SС 20	27,7	860	0,76	12	19,0	215	200	305	Заказать >>
2 SС 25	34,6	660	1,13	16	25,4	165	250	388	Заказать >>

2SN

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
2SN-10	16,7-19,1	1320	0,53	10	3/8» - 9,5	330	130	238	Заказать >>
2SN-12	19,8 -22,2	1100	0,65	12	1/2» - 12,7	275	180	267	Заказать >>
2SN-16	23 -25,4	1000	0,76	16	5/8» - 15,9	250	200	330	Заказать >>
2SN-20	27 -29,4	850	0,92	20	3/4» - 19	215	240	410	Заказать >>
2SN-25	35 -38,1	650	1,4	25	1» - 25,4	165	300	519	Заказать >>
2SN-32	44,5-48,3	500	1,9	32	1 1/4»-31,8	125	420	801	Заказать >>
2SN-38	51- 54,7	360	2,3	38	1 1/2»-38,1	90	500	962	Заказать >>
2SN-50	63,5 -67,4	320	2,95	50	2» - 50,8	80	630	1 078	Заказать >>
2SN-6	12,7 - 15,1	1600	0,34	6	1/4» - 6,4	400	100	166	Заказать >>
2SN-8	14,3 -16,7	1400	0,43	8	5/16» - 7,9	350	115	189	Заказать >>

4SH

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
4SH-20	28,4 -32,2	1680	1,6	20	3/4» - 19	420	280	902	Заказать >>
4SH-25	35,2 -38,7	1520	2	25	1» - 25,4	380	340	1 084	Заказать >>
4SH-32	41,9 -45,5	1300	2,4	32	1 1/4» -31,8	325	460	1 277	Заказать >>
4SH-38	48,8 -53,5	1160	3,3	38	1 1/2» -38,1	290	560	1 626	Заказать >>
4SH-50	63,2 -68,1	1000	4,7	50	2» - 50,8	250	700	1 966	Заказать >>

4SP

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*	Количество
4SP-10	17,5 -21,4	1780	0,75	10	3/8» - 9,5	445	180	496		Заказать >>
4SP-12	20,2 -24,6	1660	0,88	12	1/2» - 12,7	415	230	587		Заказать >>
4SP-16	23,8 -28,2	1400	1,1	16	5/8» -15,9	350	250	688		Заказать >>
4SP-20	28,2 -32,2	1400	1,45	20	3/4» - 19	350	300	852		Заказать >>
4SP-25	35,3 -39,7	1120	2	25	1» - 25,4	280	340	1 026		Заказать >>
4SP-32	46 -50,8	840	3,1	32	1 1/4» -31,8	210	460	-	-	На заказ
4SP-38	52,4 -57,2	740	3,7	38	1 1/2» -38,1	185	560	-	-	На заказ
4SP-50	65,3 -69,8	660	4,5	50	2» - 50,8	165	660	-	-	На заказ

PTFE

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
однооплеточный SAE100 R14 06	9.2	700	0,087	06-1/4	6,4	175	45	444	Заказать >>
однооплеточный SAE100 R14 08	11.2	600	0,126	08-5/16	7,9	150	50	518	Заказать >>
однооплеточный SAE100 R14 10	12.8	540	0,145	10-3/8	9,5	135	55	617	Заказать >>
однооплеточный SAE100 R14 12	16.1	480	0,212	12-1/2	12,7	120	70	1 028	Заказать >>
однооплеточный SAE100 R14 16	19.6	440	0,260	16-5/8	15,9	100	130	1 232	Заказать >>
однооплеточный SAE100 R14 19	22.8	360	0,321	19-3/4	19,2	90	190	2 460	Заказать >>
однооплеточный SAE100 R14 25	29.8	260	0,45	25-1	25,4	65	270	4 815	Заказать >>

PTFE 1

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
однооплеточный SAE100 R14 06	9.2	700	0,087	06-1/4	6,4	175	45	444	Заказать >>
однооплеточный SAE100 R14 08	11.2	600	0,126	08-5/16	7,9	150	50	518	Заказать >>
однооплеточный SAE100 R14 10	12.8	540	0,145	10-3/8	9,5	135	55	617	Заказать >>
однооплеточный SAE100 R14 12	16.1	480	0,212	12-1/2	12,7	120	70	1 028	Заказать >>
однооплеточный SAE100 R14 16	19.6	440	0,260	16-5/8	15,9	100	130	1 232	Заказать >>
однооплеточный SAE100 R14 19	22.8	360	0,321	19-3/4	19,2	90	190	2 460	Заказать >>
однооплеточный SAE100 R14 25	29.8	260	0,45	25-1	25,4	65	270	4 815	Заказать >>

PTFE 2

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
двухоплеточный SAE100 R14 06	10.8	1100	0,244	06-1/4	6,4	365	40	527	Заказать >>
двухоплеточный SAE100 R14 08	13.1	900	0,300	08-5/16	7,9	300	50	624	Заказать >>
двухоплеточный SAE100 R14 10	14.7	850	0,367	10-3/8	9,5	285	80	717	Заказать >>
двухоплеточный SAE100 R14 12	18.0	750	0,503	12-1/2	12,7	250	100	880	Заказать >>
двухоплеточный SAE100 R14 16	21.6	700	0,610	16-5/8	15,9	235	120	1 185	Заказать >>
двухоплеточный SAE100 R14 19	24.8	600	0,790	19-3/4	19,2	200	140	1 412	Заказать >>
двухоплеточный SAE100 R14 25	32.2	450	1,010	25-1	25,4	150	170	1 846	Заказать >>

R13

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*	Количество
R13-20	29 - 31,9	1380	1,6	20	3/4» - 19	345	241	2 244		Заказать >>
R13-25	35,6 -38,5	1380	2	25	1» - 25,4	345	305	2 777		Заказать >>
R13-32	46,8 -49,6	1380	3,6	32	1 1/4» -31,8	345	419	3 192		Заказать >>
R13-38	54,3 -57,1	1380	4,8	38	1 1/2» -38,1	345	508	3 753		Заказать >>
R13-50	68,1 -70,9	1380	6,6	50	2» - 50,8	345	635	-	-	На заказ

R15

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*
R 15 20	32,2	1680	1,50	12	19,0	420	265	2 590	Заказать >>
R 15 25	38,7	1680	2,10	16	25,4	420	330	3 312	Заказать >>
R 15 32	49,8	1680	3,98	20	31,8	420	445	3 968	Заказать >>
R 15 38	57,3	1680	4,98	25	38,1	420	530	5 364	Заказать >>
R 15 50	72,0	1680	6,80	32	50,8	420	600	7 649	Заказать >>

R7, R8

Наименование	Наруж. диаметр, мм	Разрывное давление, Атм (min)	Вес 1-го п. метра, кг/м	Dу (усл. диаметр прохода)	Внутр. диаметр (ду-мм)	Рабочее давление, Атм (max)	Радиус изгиба, мм (min)	Цена, руб.*	Количество
R7-03	8.5	920	0.057	03	3.5	230	30	-	-	На заказ
R7-04	8.9	1000	0.058	04	4.0	250	35	-	-	На заказ
R7-05	10	840	0.073	05	4.8	210	35	-	-	На заказ
R7-06	11.8	800	0.090	06	6.4	200	50	-	-	На заказ
R7-08	14.3	760	0.128	08	8.0	190	55	-	-	На заказ
R7-10	16.0	700	0.155	10	9.5	175	75	-	-	На заказ
R7-12	20.3	560	0.224	12	13.0	140	95	-	-	На заказ
R7-16	23.5	420	0.277	16	16.0	105	125	-	-	На заказ
R7-19	26.5	360	0.330	19	19.2	90	150	-	-	На заказ
R7-25	32.5	280	0.403	25	25.6	70	200	-	-	На заказ
R8-03	7.1	1400	0.032	03	3.5	350	30	-	-	На заказ
R8-05	10.0	1400	0.086	05	4.8	350	35	-	-	На заказ
R8-06	11.8	1400	0.097	06	6.4	350	50	-	-	На заказ
R8-08	14.3	1300	0.126	08	8.0	325	60	-	-	На заказ
R8-10	16.0	1120	0.178	10	9.5	280	80	-	-	На заказ
R8-12	20.3	980	0.216	12	13.0	245	95	-	-	На заказ
R8-16	24.5	780	0.312	16	16.0	195	125	-	-	На заказ
R8-19	26.5	660	0.360	19	19.2	165	150	-	-	На заказ
R8-25	34.7	580	0.505	25	25.6	145	200	-	-	На заказ

Часто задаваемые вопросы

Как добиться, чтобы рукава РВД служили максимально долго?

Для этого не рекомендуется подвергать их нагрузкам, которые превышают рекомендованные значения. Основными факторами преждевременного выхода изделий из строя являются механические повреждения, слишком низкие температуры, гидравлические удары и некачественная рабочая жидкость гидросистем.

Как правильно хранить РВД?

Хранить рукава нужно в упакованном виде в расправленном или свернутом в бухты состоянии. При этом нужно защитить их от прямых солнечных лучей и влажности свыше 80 %.

Как на шланги высокого давления влияют импульсные нагрузки?

Они приводят к превышению номинального давления, на которое рассчитан рукав, что в результате отрицательно сказывается на его долговечности.
